堆煤傳感器作為皮帶綜合保護裝置的重要組成部分，在皮帶機保護中發揮著重要的作用。很多客戶朋友很了解皮帶輸送機，但對傳感器了解甚少，今天東達小編在這里給大家來具體講解一下堆煤傳感器，本篇文章將以GUJ30堆煤傳感器為例進行講解。

一、GUJ30堆煤傳感器產品介紹

GUJ30型堆煤傳感器適用于具有爆炸性混合氣體甲烷的危險場所以及露天煤礦、選煤廠等工作場所，作為帶式輸送機綜合保護裝置的煤位保護信號檢測之用。該產品功能完善，性能可靠，經濟實用，不僅適用于煤礦井下有瓦斯、煤塵爆炸危險的環境。還適用于煤炭、冶金、化工、建材等礦山，以及選煤廠、鋼鐵廠、電廠、港口等惡劣環境條件。

　　二、GUJ30堆煤傳感器型號意義

　　型號：GUJ30堆煤傳感器

　　G——傳感器

　　U——物位

　　J——角度

　　30——動作角度值

　　三、GUJ30堆煤傳感器結構特征及工作原理

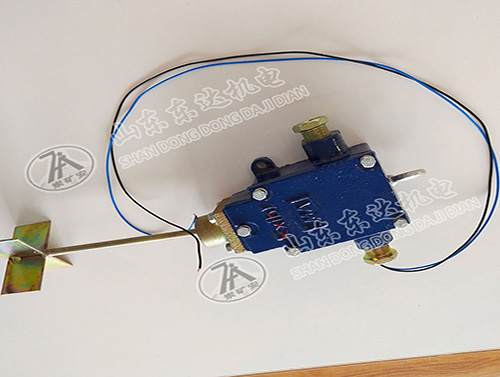

　　GUJ30堆煤傳感器傳感器由外殼、煤位觸桿、開關接點、接線端子等部分組成。

　　GUJ30堆煤傳感器工作原理為機械開關式。當出現運輸機埋機頭、滿倉、滿煤漏斗時，煤觸及煤位傳感器的觸頭并推動觸桿偏離中心線之間的動作擺角大于15±3°時，傳感器動作，本傳感器能自動切斷運輸機的電源實現煤位保護。

四、GUJ30堆煤傳感器使用環境條件

1、大氣壓力：80kPa～110kPa ；

2、環境溫度：-20℃～40℃；

3、平均相對濕度 lt;96％RH（25℃）；

4、具有甲烷、煤塵爆炸性混合物的煤礦井下；

5、無足以腐蝕破壞金屬殼體及電器絕緣性的氣體；

6、無淋水及其它液體浸入；

7、無強烈振動沖擊的環境中。

　　五、GUJ30堆煤傳感器性能參數

　　1、接點容量：DC 12V/0.5A (備注：用于經防爆檢驗合格的本質安全電路中) ；

　　2、接點接觸電阻≤0.1Ω，振動、沖擊后≤0.2Ω；

　　3、動作角度：30°±3°；復位角度：8°±3°；

　　4、動作性能：傳感器觸桿偏離正常位置至動作角度時，兩輸出端子應接通；傳感器觸桿自動返回原位到達復位角度時，兩輸出端子應斷開。

　　5、探桿動作力：≤9.8 N。

　　6、外形尺寸：369mm×157mm×71mm。

　　7、重量： 3.0kg。
