網站首頁 >> 產品中心 >> GLD4000/11/S皮帶給煤機/給料機
GLD4000/11/S皮帶式給煤機詳細說明GLD系列帶式給料機是針對大型高產效率高礦井生產系統流量大、現行給料機已不能滿足煤礦生產要求而研制的新型給煤設備。該產品是在K型往復式給料機的基礎上，將往復式運動機構改為輸送帶式機構，從而將給料運動由滑動摩擦變?yōu)闈L動摩擦。摩擦系數大為降低，使得電力消耗也顯著降低。給料方式由間斷給料變?yōu)檫B續給料，且給料量動態連續可變
GLD系列帶式給料機是針對大型高產效率高礦井生產系統流量大、現行給料機已不能滿足煤礦生產要求而研制的新型給煤設備。該產品是在K型往復式給料機的基礎上，將往復式運動機構改為輸送帶式機構，從而將給料運動由滑動摩擦變?yōu)闈L動摩擦。摩擦系數大為降低，使得電力消耗也顯著降低。給料方式由間斷給料變?yōu)檫B續給料，且給料量動態連續可變，使給料系統更能滿足效率高、節能、環保的要求。
1. 給料量大，體積小、重量輕，便于井下運輸和安裝，可大大減少井巷工程量；
2. 給料量調節范圍大，調節方便（無級調速）；
3. 運動部分工作阻力小，功耗低，運動部件的工作壽命長；
4．運行平穩，噪音小，保護環境；
5、零部件通用性強，安裝維修方便。

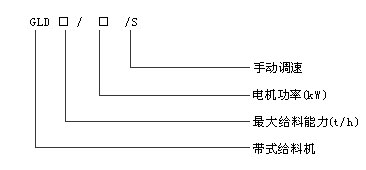

1．型號  標記示例： zui大給料量為800t/h，電機功率為5.5kW，手動調速帶式給料機，其型號為：GLD800/5.5/S。 2.GLD系列帶式給料機共設4種規格，見技術參數表 |
規格型號 | 功率kw | 電壓v | 適應環境 | zui大給料量t/h | zui大帶速m/s | 外形尺寸mm | 重量kg |
GLD800/5.5/S | 5.5 | 380～660 | 防爆型 | 800 | 0.75 | 長3280 寬1420 高1718 | 3500 |
GLD2200/7.5/S | 7.5 | 2200 | 0.98 | 長3683 寬1605 高1868 | 4100 | ||
GLD3300/7.5/S | 7.5 | 3000 | 0.98 | 長4052 寬1622 高2338 | 5000 | ||
GLD4000/11/S | 11 | 4000 | 1.50 | 長4052 寬1622 高2338 | 5500 |
| 給料機可現場分體安裝，也可整體安裝。 分體安裝時，先將漏斗架安裝在煤倉口，再安裝箱體，然后安裝底架等其它部件。 整體安裝時，先將漏斗架安裝在煤倉口，再將其它部件全部組裝好后，整體吊裝與連接段用螺栓連接。 GLD4000/11/S皮帶式給煤機的試車與運轉 給料機安裝就位后，空載啟動電機，使給料機空載運轉。當空運轉20分鐘內無發現異?，F象后，停車檢查電機、減速機、滾筒及托輥組件的溫升情況，若正常，再檢查并擰緊有關螺栓螺母后，可重新起動，并慢慢開放煤倉，使煤流由小到大進入給料機，使給料機投入正常運行。 |
| 主要易損件 1、主動滾筒 2、改向滾筒 3、傳動鏈條 4、重型緩沖托輥 5、刮煤器 6、耐磨阻燃膠帶 7、清掃器 8、驅動裝置 9、下托輥 訂貨說明 訂貨時需指明型號數量及環境要求。 訂貨時還可指明給料機為整體式（推薦用于地面倉給料）或分體式（推薦用于地下倉給料，以利于運輸安裝），是否加耐磨襯板（給料機自重加大）等。 |
1、結 構
本機為吊掛式給料機，其主要組成部分見結構示意圖，整機經由漏斗架懸掛固定在煤倉口部，其下安裝箱體，在箱體下安裝給料裝置。給料裝置由驅動滾筒、緩沖托輥、改向滾筒、膠帶、清掃器等組成。驅動裝置由機械無級變速機經鏈條帶動主動滾筒旋轉，給料機煤流從兩側板圍成的箱體出口流出。給料裝置和驅動裝置均安裝在底架上。在箱體上，安有閘門裝置和驅動手柄，用于給料機停機時關閉煤流。
2、工作原理
料倉內的物料經漏斗架進入箱體落在具有耐磨、防縱撕、抗沖擊能力的專用膠帶上；當驅動滾筒在外動力的驅動下開始旋轉時，帶動膠帶運動，膠帶帶動其上的物料導向出料口，運行中的膠帶在出料口卸料后轉向回程，物料不斷的從出料口排出，從而完成給料過程；安裝在改向滾筒處的清掃器，清掃粘結在膠帶上的物料，以避免物料在返程側的撒落。改變進料口大小可通過調節閘門的開度來實現；改變給料量，可通過調節無級變速減速機的輸出軸變速，來改變膠帶運行速度的大小，從而改變給料量；改變給料量，也可通過選配變頻器，改變電動機轉速，從而改變給料量。帶式給料機運行中，系統主要負荷均由滾動軸承支撐，運行阻力小，設備所需驅動功率小，系統各零部件工作壽命長。
1．給料機在使用時，煤倉內應貯有足夠大煤量，以避免裝煤入倉時，直接沖擊底板。
每班須檢查各連接處是否松動，軸承是否缺油，減速器油位是否正常，及時發現及時處理！ |
