FQW50-25-W礦用風動潛水泵

FQW50-25-W礦用風動潛水泵

FQW50-25-w礦用風動潛水泵概述   FQW系列礦用風動潛水泵采用轉子與泵體同軸聯結的機械產品,采用立式結構、下泵式。 礦用風動潛水泵適用于含有瓦斯與煤塵爆炸危險場所排水作業,可廣泛用于煤礦井下任何作業面,輸送含有煤粉、泥沙顆粒的地下水,使用安全、可靠,并有效地改善現場空氣質量。 FQW50-25-w礦用風動潛水泵工作環境

聯系我們
電話
全國免費服務電話:400-086-0616

FQW50-25-W礦用風動潛水泵相關產品推薦

FQW50-25-W礦用風動潛水泵產品詳情

FQW50-25-w礦用風動潛水泵概述

FQW系列礦用風動潛水泵采用轉子與泵體同軸聯結的機械產品,采用立式結構、下泵式。
礦用風動潛水泵適用于含有瓦斯與煤塵爆炸危險場所排水作業,可廣泛用于煤礦井下任何作業面,輸送含有煤粉、泥沙顆粒的地下水,使用安全、可靠,并有效地改善現場空氣質量。

FQW50-25-w礦用風動潛水泵工作環境

a)周?chē)諝庵泻型咚购兔簤m;
b)氣壓為(0.4~0.7)MPa;
c)水的pH值在6~8的范圍內;
d)水中含固體雜質的體積比不超過2%;
e)工作環境溫度(5~40)質量。

FQW50-25-w礦用風動潛水泵技術特點

煤礦用FQW系列礦用風動潛水泵結構緊湊,移動、裝拆、維修方便。泵體渦道采用效率高節能水力模型,葉輪特殊設計。該水泵排污水能力強,流量大,揚程高等優點。

FQW50-25-w礦用風動潛水泵結構與工作原理

FQW系列礦用風動潛水泵主要有泵體、氣馬達和過流等三部分組成,
1、泵體部分:分上、下兩腔,中間用密封圈將氣、水隔開。密封圈采用彈簧密封,并利用氣、水的壓力,使高壓氣、水分別進入上、下兩只密封圈內壁,使其內漲,增強密封效果。
2、氣馬達部分:由轉子、渦輪、軸承等組成。以壓縮空氣為動力、沖擊渦輪推動轉子高速運轉作功。
3、過流部分:由水輪、泵蓋、吸口、泵座等組成。水輪裝在殼體下腔轉子軸上,壓縮空氣從進氣口送入,轉子運轉帶動水輪,水輪里的水在離心力的作用下,壓入殼體出水渦道,順出水管排出。

FQW50-25-w礦用風動潛水泵技術參數


水泵型號

額定流量
m3/h

額定揚程
m

工作氣壓
MPa

耗氣量
m3/min

質量
kg

外形尺寸
mm

FQW60-20/K

60

20

0.5

8

38

610×Ф450

FQW50-25/W

50

25

0.5

8

35

462×Ф347

FQW48-12/W

48

12

0.5

8

35

462×Ф347

FQW40-20/W

40

20

0.5

8

35

462×Ф347

FQW30-18/W

30

18

0.5

8

35

462×Ф347

FQW25-50/W

25

50

0.5

8

34

462×Ф347

FQW20-40/W

20

40

0.5

8

34

462×Ф347

FQW20-25/W

20

25

0.5

8

34

462×Ф347

FQW50-25-w礦用風動潛水泵使用、維護及保養

1、新泵在使用之前,須在地面上試運轉一次。在地面空運行時,氣壓應控制在0.2Mpa以?xún)?,試泵時間不能超過三分鐘,避免高速運轉,加快零部件的磨損,降低使用壽命。
2、進氣管內徑不得小于25毫米,工作氣壓不得低于0.5MPa,否則會(huì )影響正常工作;
3、在安裝進氣管時,要先將管內和接頭處的雜質吹凈,保證進氣的干燥清潔,以免雜質進入,造成零部件磨損或將轉子卡住不能運轉。
4、水輪螺母要加彈簧墊圈,以防回水時轉子倒轉松動,造成葉輪下沉與泵體產生摩擦。
5、在更換葉輪、渦輪和密封圈等易損件的裝拆過程中,不能用重錘敲擊,以免損害內部零件的配合精度。一般在連續使用十五天左右后,應將風泵打開清洗一次,進行維護保養。
6、污水風泵可在含巖粉泥沙較多的濁水中使用,可通過≤10mm顆粒,不會(huì )因小固體顆?;蚶w維的吸入而堵塞,也不會(huì )因磨粒性介質的吸入而過早損壞。
7、排氣管應露出水面,不能讓排氣管進水和其它雜質,以免氣缸內部零件銹蝕或將葉輪、轉子卡住。

FQW50-25-w礦用風動潛水泵安全注意事項

1、無水時應立即關閉氣源,停機!
2、工作氣壓不得大于0.70MPa。
3、發現故障應停機,維修正常后使用。

FQW50-25-w礦用風動潛水泵運輸與貯存

產品可采用常規運輸工具,運輸中應有可靠定位及防水措施,防止振動和撞擊,嚴禁野蠻裝卸,不得與腐蝕性物質混裝運輸。產品采取直立位置貯存在通風、干燥的倉庫內,不得與腐蝕性物質同庫貯存。

FQW50-25-w礦用風動潛水泵常見故障及排除方法

現象

故障原因

排除方法

不能起動

風泵停止使用后,水中巖粉沉淀,將葉輪與泵蓋之間縫隙堵死。

打開泵蓋,清理雜質,使水輪運轉自如,即可使用。

由于停風回水,水輪倒轉,水輪螺母回松,使水輪下沉與泵蓋摩擦,起動困難。

墊好彈簧墊圈,擰緊水輪螺母。

氣管內壁鐵銹或其他雜質進入氣缸,將葉輪卡在轉子槽內,吹不出來。

打開氣缸,將轉子洗凈。

運轉正常,但流量下降或不上水,泵在水中冒泡。

骨架油油封磨損或密封圈彈簧松弛

將風泵打開,更換密封圈彈簧收緊。

排氣管噪音逐漸下降至消失,風泵運轉停頓

風泵長時間運轉,大量壓縮空氣經氣缸擴散后由排風管排出,把周?chē)鸁崮軒ё?,使排氣管內壁結冰,逐漸將排風管堵死。

用硬木棒敲擊排風膠皮管,使冰塊破碎吹走或停止送風,讓其自然融化后再繼續使用。(壓縮空氣需要能安裝除水裝置)

啟動運轉正常,但流量 、揚程不大。

氣壓過低。

待氣壓升高至0.6~0.7MPa后,再繼續使用。

防污罩(泵座)上過濾孔堵死,吸水量不足。

清洗防污罩(泵座),使用慮孔暢通

運轉時泵體振動較大

轉子軸彎曲或軸承磨損過多。

調整泵軸或更換軸承。



FQW50-25-w礦用風動潛水泵易損件明細表

水泵型號

軸承

骨架油封

軸套45

FQW60-20/K

6205、6204

25×45×10

φ18×32

FQW20-40/W

6205、6204

25×45×10

φ18×32

FQW50-25/W

6205、6204

25×45×10

φ18×32

FQW30-18/W

6205、6204

25×45×10

φ18×32

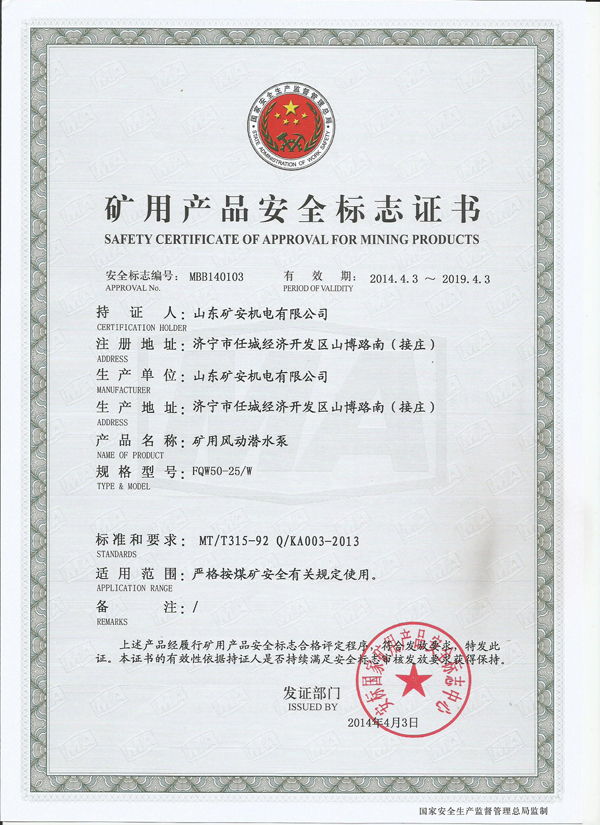

FQW50-25-w礦用風動潛水泵--煤安證

FQW50-25-w礦用風動潛水泵
