CXC-I型銷齒推車機

CXC-I型銷齒推車機概述：

礦用推車機用于實現短距離的推拉礦車的功能，廣泛用于井口車場、井下車場、翻矸車場和平巷等。

我公司是當前國內全面的推車機設備生產企業之一，生產鏈式推車機、銷齒式推車機、繩式推車機（含軌外繩式推車機）三種不同結構的推車機。

與以往設備的動力系統相比，它具有以下優點：

1、以一臺液壓站作為整套設備的動力源，把以往氣動、電動或電動、電液推桿相混雜使用變?yōu)閱我坏囊簤候寗?dòng)。

2、液壓站采用雙電機雙泵的雙液壓源系統，其中一臺泵工作，另一臺泵備用，系統使用安全可靠。

3、以一臺電機驅動整套設備，并且當設備不動作時，此電機處于空負荷運轉狀態，節省了電力，降低了生產運營費用，延長了設備壽命。

4、以液壓缸作為設備的動力執行機構，使設備的結構可以更為緊湊，動作柔和，沖擊小，維護方便。

5、推車機使用低速大扭矩液壓馬達驅動，不需要減速機構，安裝布置方便，減少了投資。傳動系統轉動慣性小，可滿載起動，而且換向時不需要停機。

6、根據現場實際情況通過調節系統壓力、流量對設備的載荷、速度進行控制，并且具有過載自動保護功能。

CXC型銷齒推車機集中液壓系統結構緊湊，動作響應快，運行穩定可靠，是礦井操車設備理想的動力系統，可以被廣泛應用于煤礦及冶金礦山中。

產品分類

根據機械結構的不同，分為銷齒式推車機、繩式推車機（含軌外繩式推車機）、鏈式推車機三種。

根據動力類型的不同，分為電液動力、電機-減速機動力兩種，但電機-減速機動力相比電液動力具有較多缺點，選型時不建議采用。

根據使用環境的不同，電控系統可設計為隔爆型和非隔爆型兩種。

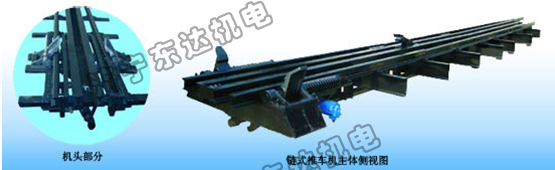

鏈式推車機

鏈式推車機多安裝于立井井口、平巷和小坡度運輸巷，實現短距離的推拉礦車的功能。

（1）推車機采用低速大扭矩液壓馬達為動力，液壓馬達驅動推車機鏈輪正反轉動，鏈輪進一步帶動鏈條傳動，鏈條牽引推爪或拉爪實現推拉礦車的功能。

（2）推爪執行推車的功能，推車部位為礦車的碰頭。

（3）拉爪執行調運礦車的功能，調運礦車時，拉爪抬起，拉車部位為礦車擋板或車軸。

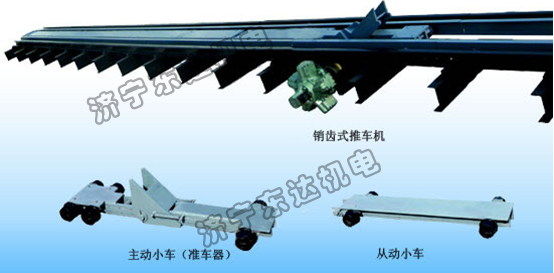

銷齒式推車機

銷齒式推車機是一種可實現推爪進罐推車的推車設備，被廣泛應用于罐籠井口和井下車場的操車作業中，可進罐完成裝車、卸車、配車、調車等多種作業，實現了井口操車的機械化，同時，本設備還具有美觀、防塵、安裝維護方便等特點。

機械部分運行原理

（1）銷齒式推車機由一列可以在軌道上運行的銷車組成，整套裝置采用液壓動力，由低速大扭矩液壓馬達直接驅動齒輪轉動，再通過齒輪傳動來實現銷車的運行。

（2）通過控制液壓馬達的正轉和反轉，可實現銷車的前進和后退，銷車本身可以在礦車的下部通過，銷車上安裝有執行操車作業的推爪和拉爪，推爪和拉爪在礦車沿進車方向經過時碰倒。

（3）推爪執行推車進罐或出罐的功能，推車部位為礦車的碰頭。

（4）拉爪執行調運礦車的功能，調運礦車時，起爪裝置與后阻車器聯動，拉爪抬起，拉車部位為礦車擋板或車軸。

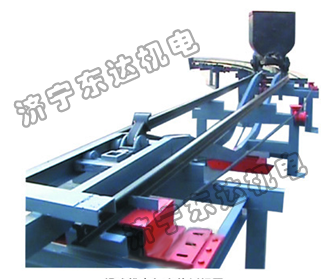

繩式推車機

繩式推車機適用于井口車場和小坡度運輸巷，不僅可以在直線運輸線路使用，而且具備較好的彎道推車及拉車功能，是非常實用的彎道及直道推車設備。

（1） 推車機主傳動、導向輪組和張緊裝置固定在混凝土基礎或錨固基礎上，推車器軌道系統安裝在車輛軌道內側上，推車器沿軌道系統運行，鋼絲繩穿繞安裝于軌道中間 的繩輪，繩端連接在推車器上形成一個閉合的繩環，通過張緊裝置的張緊作用，使整個閉合的繩式推車系統產生張緊運輸力。

（2）在進行彎道推車作業時，需配備彎道護軌輪組，通過彎道輪組的導向作用，使鋼絲繩牽引推車器沿彎曲的軌道系統運行，并可實現上坡或下坡運行，實現了在彎道推車或拉車作業。

（3）推車機主傳動裝置采用液壓馬達為動力，液壓馬達帶動滾筒正反轉動，張緊裝置使纏繞在驅動滾筒上的鋼絲繩與滾筒表面之間產生摩擦力，進而轉變?yōu)殇摻z繩運輸時的張緊運輸力，該運輸力使鋼絲繩牽引著推車器沿軌道系統前后運行。

（4）推爪執行推車的功能，推車部位為礦車的碰頭。拉爪執行調運礦車的功能，調運礦車時，拉爪抬起，拉車部位為礦車擋板或車軸。

軌外繩式推車機

我公司根據有些礦山車場道岔較多、彎道較多的實際情況，開發出一種非常實用的軌外繩式推車機，該結構的推車機創(chuàng )造性的實現了推車機軌道在礦車軌道外布置，避開了中間交錯的道岔，實現了經過多重彎道和道岔在車場內推車作業，具有非常好的應用前景。

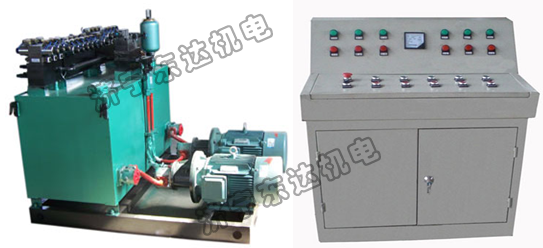

推車機電控系統及動力系統

推車機電控系統的電控操作臺上面設有多種信號、儀表的指示窗口，可以實時監控整個推車機系統的運行狀態，并發出控制指令，控制推車機及其他關聯設備的有序運 行。隔爆型阻車器電控系統由礦用本安型操作臺、KXJ127型礦用隔爆兼本安型電控箱、位置傳感器三部分組成，各組成部件均具備煤安標志證書和防爆合格 證。 推車機動力系統分電液動力系統和電機-減速機動力系統兩種。電液動力系統以礦用 防爆電機為動力來源，采用隔爆型液壓站驅動液壓馬達運轉，進而實現推車機的前進和后退。電機-減速機動力系統以礦用防爆電機為動力，采用電機-減速機傳動 機構驅動鏈輪運轉，進而實現推車機的前進和后退。

（1） 液壓系統選用雙機雙泵的雙液壓源結構，其中一臺工作，另一臺備用，一臺出現故障后另一臺可立即投入使用，確保了推車機的長期不間斷運行。

（2） 液壓系統的調速、調壓功能使推車機的推力、速度均為可調狀態，液壓溢流保護功能充分保護了推車機的機械結構，使機械機構在發生機械別卡時不受損害。

（3）液壓系統具備壓力保護、液位報警、過濾器堵塞報警和卸荷功能，并可根據外界環境配備液壓系統加熱功能或液壓系統冷卻功能，以保證系統的長期穩定工作。

技術參數

CXC-I型銷齒推車機結構及工作原理

CXC-I銷齒推車機集中液壓系統主要設備包括：液壓站、操作臺（電控箱）、推車機支撐、主動小車、從動小車、推爪、緩沖裝置等組成。

液壓站的壓力、流量均可調節，系統壓力由電磁溢流閥設定，其運行速度可根據罐籠翻轉時間要求設定其數值。電磁溢流閥具有自動缷功能，當系統不工作時，電磁溢流閥卸荷，液壓泵空載運轉。

液壓站與設備工作機構（馬達）采用高壓膠管連接，每個電磁換向閥與其所控制的設備對應，進出油口設在集成塊的同一側，當集成塊下面一排油管為出油管，上面一排油管為回油管時，推車設備進入裝車作業狀態，阻車器關閉，推車機后退，翻車機開始工作。每根高壓膠管均標有長度，不可錯接，亦不可接反。

CXC-I型銷齒推車機安全與調試

將液壓站與工作馬達正確聯接，待檢查無誤后，方可啟動液壓站試壓。

2、初次啟動液壓站時，應按以下要求進行：

注意電機轉向，根據柱塞泵所標識的轉向控制電機轉向，不得接反，否則系統沒有壓力；

將溢流閥調節手柄旋至松，然后開啟電機，慢調系統壓力至8Mpa；

調節雙單向節流閥來設定馬達的正、反速度；（推進或退回均可調節速度）

使馬達、液壓缸反復動作，排凈管路中的空氣，保證系統工作的穩定性；

液壓泵及馬達應在無負荷狀態下進行不低于30分鐘的空運轉；

然后根據要求調節溢流閥壓力至系統額定壓力值，并鎖緊電磁溢流閥調節手柄。

3、檢查馬達動作是否正常，進、出油管位置是否合適，然后用高壓管夾固定管路。

4、檢查油面是否正常，在啟動之后，由于油進入了管道及油缸，油面會(huì )下降，因此，要補充液壓油至標定液位。

CXC-I型銷齒推車機使用與維護

1、工作條件：

油液溫度范圍：0℃—60℃。

連續工作zui高溫度不超過60℃，使用時應經常檢查油溫，用手摸及查看溫度計，若油溫異常上升，可能由以下情況造成：

油質變壞，阻力增大；

電磁溢流閥損壞，系統不能卸荷；

元件內部阻塞，壓力損失過大；

推薦使用YB—N46 號抗磨液壓油（GB2512-81），油液清潔度應達到ISO4406/1986（18/14）標準內。

2、油箱中的液壓油應保持在正常油面，注油時應從空氣濾清器注油口注入，液壓站初次使用，正式運轉一個月后應清洗一次油箱、并更換液壓油及過濾器濾芯，運轉半年后再更換一次液壓油，以后每一年更換一次液壓油。

3、液壓站回油濾油器設有壓差發汛器，當發汛器上的指針進入紅色區時，應及時停機，將濾油器打開，清洗或更換濾芯。

4、液壓泵吸油濾油器設有壓差發汛器，當發汛器上的指針進入紅色區時，應及時更換濾芯；若其堵塞，易使泵發生汽蝕現象，造成泵損壞。

5、當系統發生故障時，嚴禁在工作狀態及帶壓狀態下檢查和調整。

6、設備檢修不用時，應將電機停轉，并將電源開關關掉。
